当液压电机的三相绕组外部接线发生错误或个别线圈或极相组嵌反，电动机启动时因绕组中流过的电流方向相反，将使磁动势与电抗不平衡，会导致电动机震动、噪声过大。而三相电流严重不平衡时，则电动机将过热，转速降低，甚至造成电动机无法转动、熔丝熔断等。

油泵电机绕组外部接线错误有以下两种情况：

1、一相接反

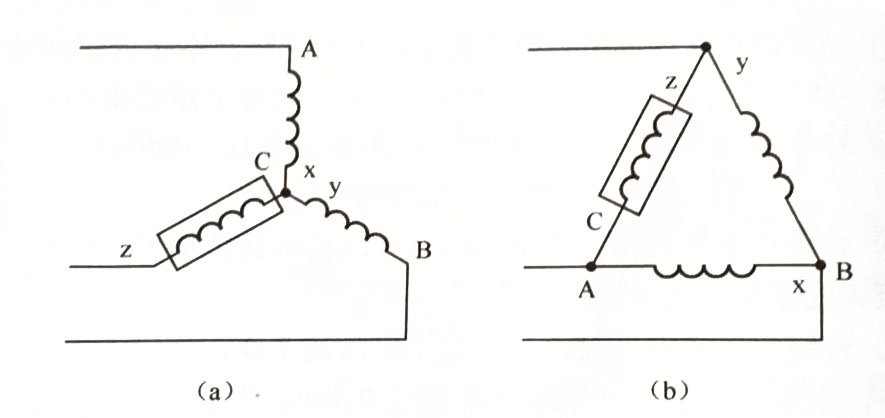

在三相绕组中，若一相绕组头、尾互换，便形成一相接反，如下图所示。

一相接反

当一相绕组接反时，相当于定子绕组加上不对称的三相电压，使启动转矩明显下降，此时稍加负载或电源电压降低，电动机便不能启动或运转，三相空载电流明显不等，比正常值大得多，电动机震动严重，电磁噪声过大，即使电动机是空载运行，也会严重过热。因此，一旦发现绕组一相接反，必须立即停车检修。

一相接反时，可采用以下方法检查：

①万用表检查法。

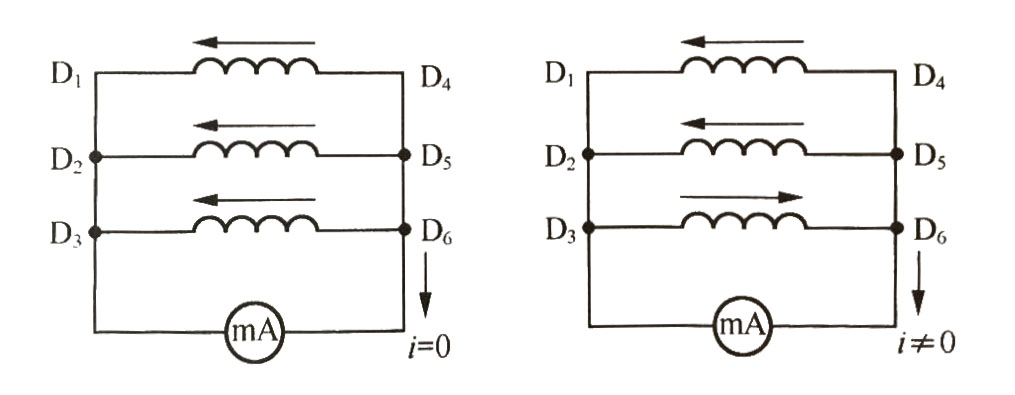

万用表检查法如下图所示。

万用表检查一相接反

选择万用表的毫安档，转动电动机转子，若此时万用表的指针不动，表明绕组的首、尾连接正确；如果万用表的指针摆动，则表明某一相绕组的首、尾接错，可逐相调换绕组的首、尾试之，即可找出接反的一相。

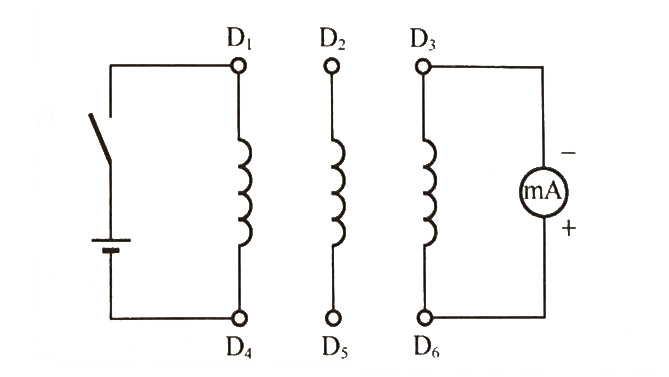

也可用干电池及万用表的毫安档，按下图所示方法检查绕组首、尾是否接反。

用干电池与万用表检查一相接反

在电源开关接通的瞬间，若万用表指针摆向大于零的一边，则电池正极所接的一端，与万用表负端所接的一端为同名端；如果万用表的指针反向摆动，则电池正极所接的一端，与万用表正端所接的一端为同名端。之后，再将万用表接至另一绕组，即可确定三相绕组的同名端，依此找出接反的一相。

②灯泡检查法。

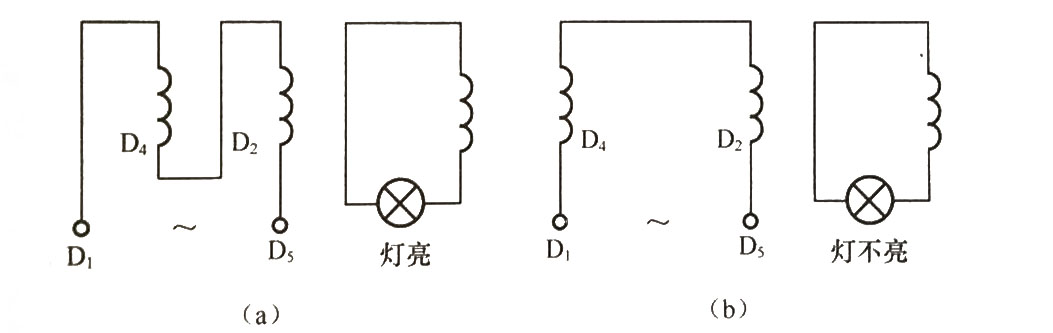

利用灯泡检查三相绕组同名端时，应先用万用表查出同一绕组的两个线端，之后将其中任意两个绕组串联起来，另一绕组接上36V或220V灯泡，如下图所示。

用灯泡检查绕组同名端

当串联的两个绕组通入36V或220V低压电源时，若灯泡亮，表明串联的两个绕组是异名端相连；如果灯泡不亮，则表明串联的两个绕组是同名端相连。判定两相绕组首、尾端后，予以标明，再与另一绕组串联试之，即可确定该绕组的同名端。

2、Y形与△形接法错误

当将Y形接法的三相绕组错接成△形接法时，则每相电压将增至额定值的√3倍，会导致铁芯严重过热，定子电流过大，而将电动机绕组烧毁；反之，若将△形接法的三相绕组错接成Y形接法，则每相绕组所加的电压只有额定电压的1/√3，会使电动机启动转矩严重下降，当满载或重载运行时，定子与转子电流剧增，将导致三相绕组过热而烧毁。除此，在Y形接线中，若未将三相绕组的尾端D4、D5、D6连接在一起，即使合上电源开关，电动机也不能启动，因Y形接线的中性点没有并联，三相电源不通。

在三相四线制供电系统中，若错将零线当作火线（相线）使用，电动机三相绕组为不对称三相电压，电动机绕组将因两相电流过大而异常发热或烧毁。

由上述可见，一旦绕组接线错误，轻则会使电动机工作不正常，严重时则可能烧毁电动机。

因此，大兰电机在此提醒大家，在使用、维修时，必须确保电动机三相绕组外部接线正确。
