1、电磁球阀的定义如下：

电磁球阀是指以电磁铁的推力为动力，推动钢球阀芯运动来实现液压系统油路通断和切换的。

2、电磁球阀的特点如下：

①电磁球阀的密封性能好，反应速度快，换向频率高，对工作介质粘度的适应范围广；

②没有滑阀所需承受的液压卡紧力，换向和复位所需的力量小，可用于高压液压系统；

③靠球式阀芯密封换向，抗污染能力强。

④目前电磁球阀可供选用的机能少，规格较小。

⑤电磁球阀主要应用在高压小流量液压系统中，或在大流量液压系统中作先导控制元件使用。

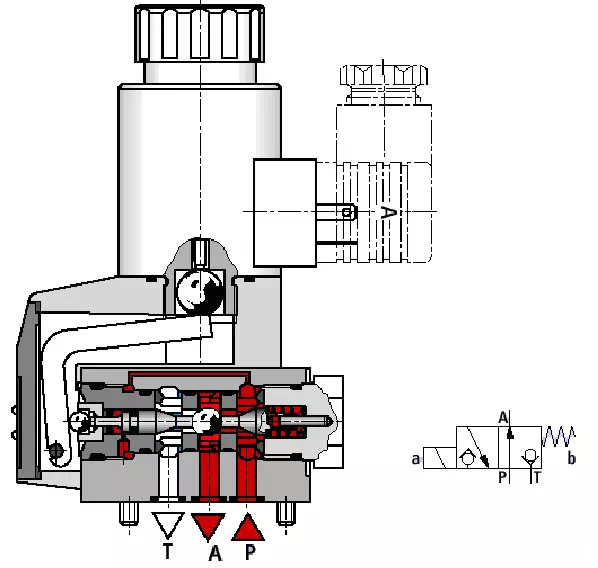

下图所示为二位三通电磁球阀的结构原理与符号图。

①主要由左、右阀座，阀芯钢球，弹簧，阀芯推杆，电磁铁，操纵推杆，杠杆等组成。

②图示为其常态位，弹簧作用力使钢球压向左阀座，P、A导通，A、T封闭。

下图所示为电磁球阀通电后的结构状态图。

当电磁铁通电时，杠杆推动阀芯压缩弹簧，使钢球压向右阀座， P、A封闭，A、T导通，实现换向。
