当液压电机定子绕组为一路接线，运行时转速变慢，发出“吭吭”声，且发现一相无电，又不属单相运行故障时，则可判定是定子绕组断路。此时，先断开电动机的开关设备，切断电源，之后用手触摸电动机外壳，感到外壳四周烫手。若再合上开关，电动机很难启动，或者根本不能启动。

若电动机定子绕组为两路并联，一路中发生断路故障后，电动机轻载时可以启动，但转矩小，转速降低，温度上升；而重载时则难以启动，并有“嗡嗡”声。

三相电机定子绕组发生断路故障的原因如下：

①绕组接头松动或脱落而断开。

②绕组因受碰撞或承受机械应力而拉断。

③绕组严重短路而使线圈熔断。

④电动机的引线由于绝缘磨损导致短路而烧断。

油泵电机定子绕组发生断路故障时，可采用以下方法检查：

⑴万用表或检验灯检查法

当单路或Y形接法电动机绕组断路时，可用万用表的低阻挡或检验灯按下图所示的方法进行检查。

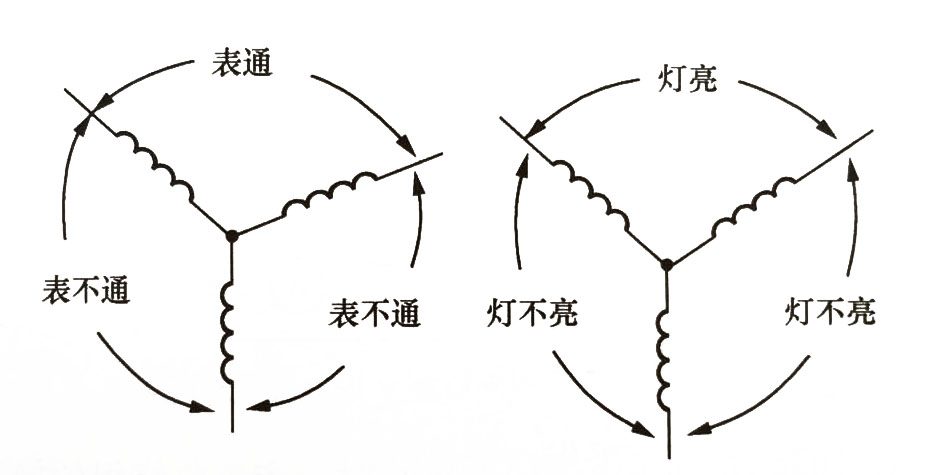

Y形接法电动机绕组断路的检查

对于△形接法的电动机，应拆开三相绕组的接头，再分别测试每相绕组的通断情况，如下图所示。

△形接法电动机绕组断路的检查

对于10KW以上的电动机，由于其绕组均采用多股导线并绕或多支路并联，往往不是一相绕组全部断路，而是一相绕组中的一匝或几匝导线或一支路断开，所以检查起来较麻烦，可采用三相电流平衡法或电桥法检查。

⑵三相电流平衡法

当电动机的三相绕组采用Y形接法时，需将三相绕组串入电流表后再并联，之后用单相交流电焊机作为电源，向并联后的三相绕组通入低压大电流，如下图所示。比较每相绕组的电流，若电流相差大于5%，则电流较小的一相为断路相。

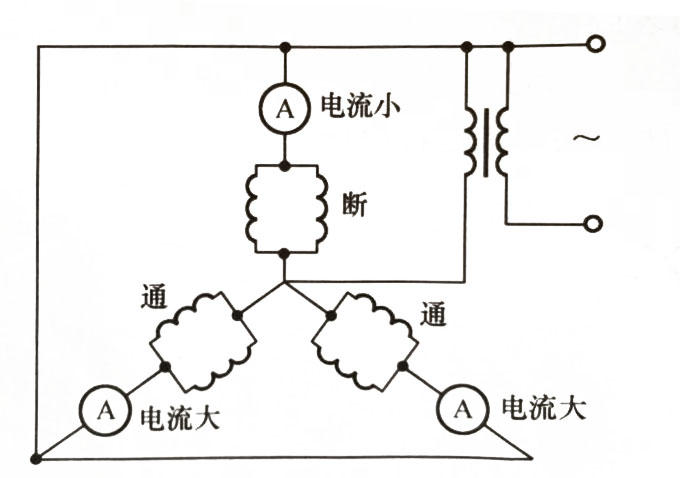

三相电流平衡法检查Y形接法电动机绕组

当电动机的三相绕组采用△形接法时，应先将绕组的接头拆开，之后把电流表分别串接在每相绕组中，测量每相绕组的电流，如下图所示。比较各相绕组的电流，其中电流较小的一相即为断路相。

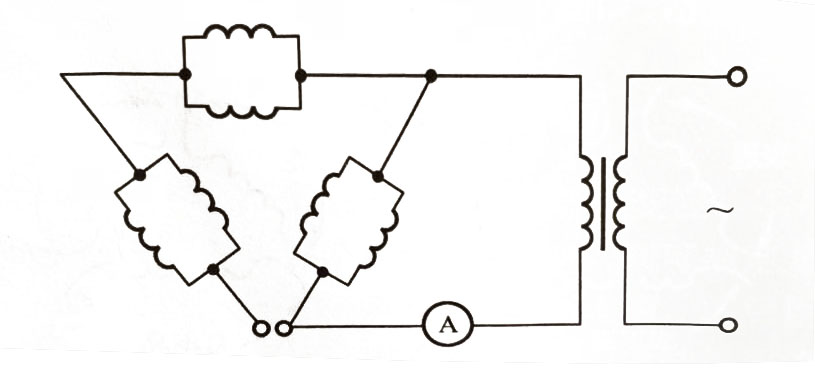

三相电流平衡法检查△形接法电动机绕组

⑶电桥法

用单臂电桥测量每相绕组的电阻，当阻值相差大于5%时，则电阻较大的一相即为断路相。
