单电容启动电动机启动期间，由于离心开关闭合，启动绕组与电源并联，当电动机的转速达到额定转速的75%～80%时，离心开关在离心力的作用下自动分断，使启动绕组和电容器与电源脱离，只有工作绕组参与电动机的运行。

单电容启动电动机有以下几种运转方式：

1、一种电压、可逆转。

2、一种电压、不可逆转。

3、一种电压、热控、可逆转。

4、一种电压、电控、不可逆转。

5、两种电压、不可逆转。

6、两种电压、可逆转。

7、两种电压、热控。

8、一种电压、三线、可逆转。

9、一种电压、瞬时倒顺运转。

10、双速。

11、双电容、双速。

单电容启动电动机的转速与其他异步电动机是一样的，转速是依据极数多少而定的。极数越少则转速越快，极数越多则转速越慢。各极之间既可串联，亦可并联。以下两图所示为4极电容启动电动机串联接线简图和接线图。

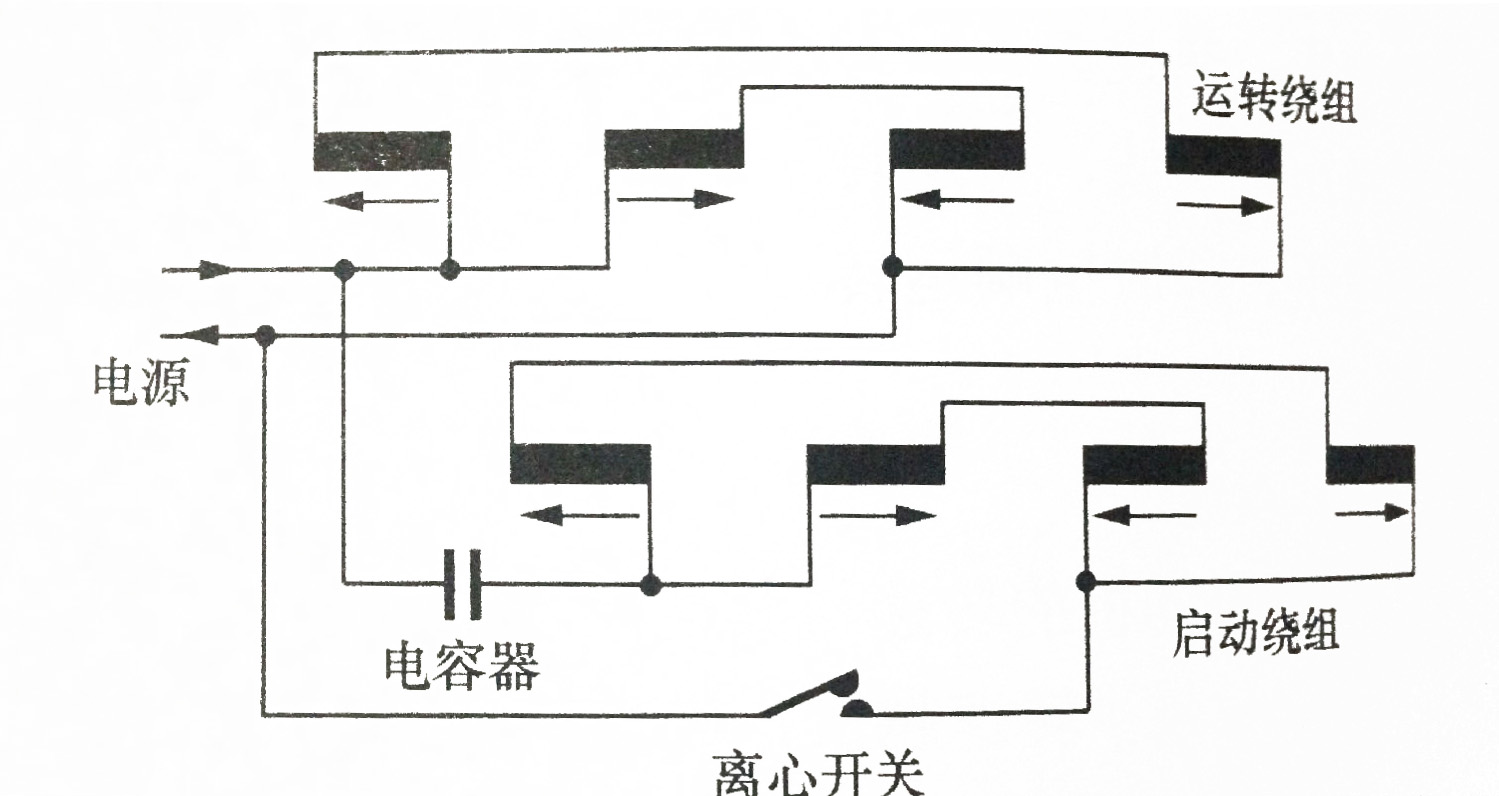

4极电容启动电动机串联接线简图

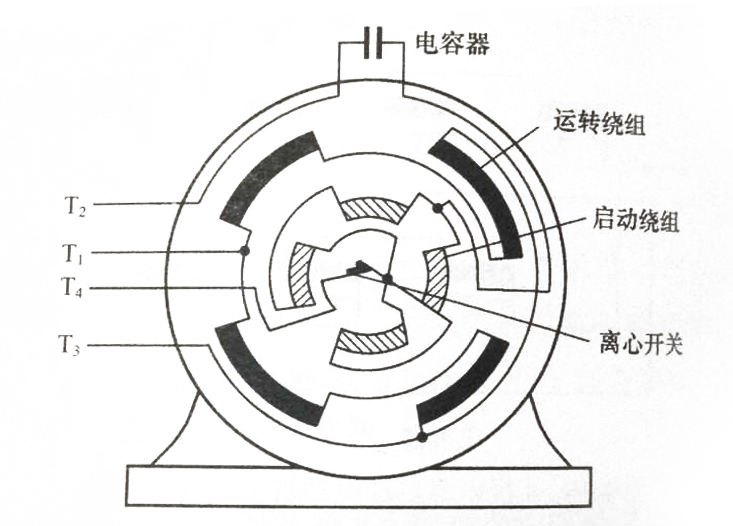

4极电容启动电动机串联接线图

以下两图所示为4极电容启动电动机并联接线简图及接线图。

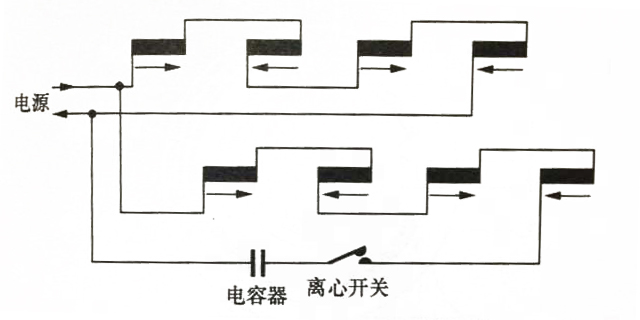

4极电容启动电动机并联接线简图

4极电容启动电动机并联接线图

检修单相电动机时，只有了解其接线方式方能进行正确的检修，否则无从下手和判断检查其故障所在。
