轴承（Bearing）是当代机械设备中一种重要零部件。它的主要功能是支撑机械旋转体，降低其运动过程中的摩擦系数，并保证其回转精度。按运动元件摩擦性质的不同，轴承可分为滚动轴承和滑动轴承两大类。其中滚动轴承已经标准化、系列化，但与滑动轴承相比它的径向尺寸、振动和噪声较大，价格也较高。滚动轴承一般由外圈、内圈、滚动体和保持架四部分组成。按滚动体的形状，滚动轴承分为球轴承和滚子轴承两大类。

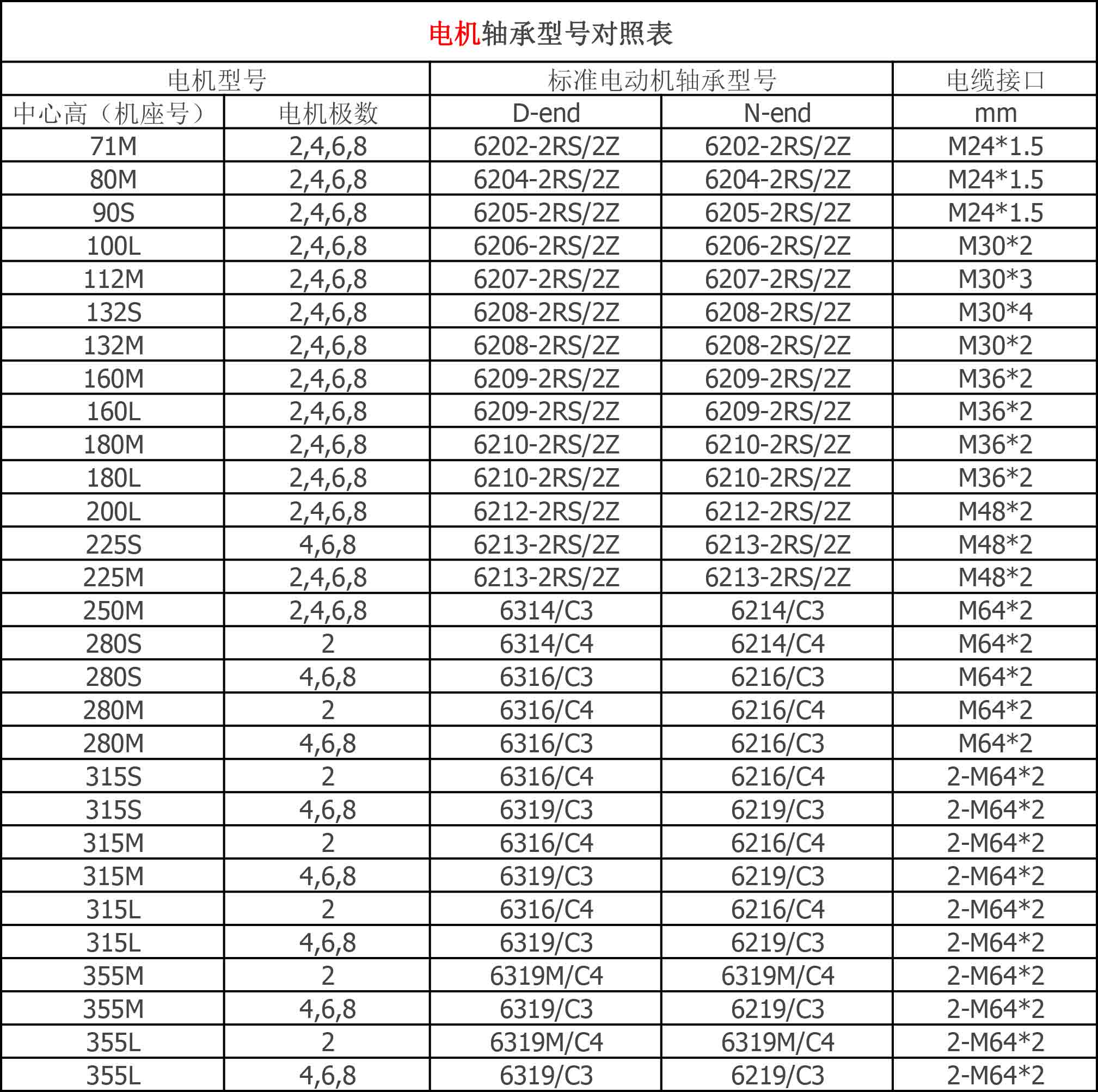

电动机轴承型号：分为前置代号，基本代号和后置代号。

1．基本代号

（类型代号，尺寸代号，内径代号[2位]）

基本代号用来表明轴承的内径、直径系列、宽度系列和类型，一般最多为五位数，先分述如下：

1）轴承内径用基本代号右起第一位数字表示。对常用内径d=20～480mm的轴承内径一般为5的倍数，这两位数字表示轴承内径尺寸被5除得的商数， 如04表示d=20mm；12表示 d=60mm等等。对于内径为10mm、13mm、15mm和17mm的轴承，内径代号依次为00、01、02和03。对于内径小于10mm和大于 500mm 轴承，内径表示方法另有规定，可参看 GB/T272—93。

2）轴承的直径系列（即结构相同、内径相同的轴承在外径和宽度方面的变化系列）用基本代号右起第三位数字表示。例如，对于向心轴承和向心推力轴承，0、1 表示特轻系列；2表示轻系列；3表示中系列；4表示重系列。各系列之间的尺寸对比如下图所示。推力轴承除了用1表示特轻系列之外，其余与向心轴承的表示一 致。

3） 轴承的宽度系列（即结构、内径和直径系列都相同的轴承宽度方面的变化系列）用基本代号右起第四位数字表示。当宽度系图13－4直径系列的对比列为0系列 （正常系列）时，对多数轴承在代号中可不标出宽度系列代号O，但对于调心滚子轴承和圆锥滚子轴承，宽度系列代号0应标出。

直径系列代号和宽度系列代号统称为尺寸系列代号。

4）轴承类型代号用基本代号右起第五位数字表示（对圆柱滚子轴承和滚针轴承等类型代号为字母）。

2．后置代号

轴承的后置代号是用字母和数字等表示轴承的结构、公差及材料的特殊要求等等。后置代号的内容很多，下面大兰电机厂家介绍几个常用的代号。

1）内部结构代号是表示同一类型轴承的不同内部结构，用字母紧跟着基本代号表示。如：接触角为15°、25°和40°的 角接触球轴承分别用C、AC和B表示内部结构的不同。

2）轴承的公差等级分为2级、4级、5级、6级、6X级和0级，共6个级别，依次由高级到低级，其代号分别为/PZ、/P4、/PS、/P6、/P6X和/PO。公差等级中， 6X级仅适用于圆锥滚子轴承； 0级为普通级，在轮承代号中不标出。。

3）常用的轴承径向游隙系列分为1组、2组、0组、3组、4组和5组，共6个组别，径向游隙依次由小到大。o组游隙是常用的游隙组别，在轴承代号中不标出，其余的游隙组别在轴承代号中分别用/CI、/CZ、/C3、/C4、/CS表示。

3．前置代号

轴承的前置代号用于表示轴承的分部件，用字母表示。如用L表示可分离轴承的可分离套圈；K表示轴承的滚动体与保持架组件等等。

实际应用的滚动轴承类型是很多的，相应的轴承代号也是比较复杂的。以上介绍的代号是轴承代号中基本、常用的部分，熟悉了这部分代号，就可以识别和查选常用的轴承。关于滚动轴承详细的代号方法可查阅GBT272－93。
