电动机绕组接线时，并联支路数有一定的规律和规定。

①小型电动机比较少采用并联支路数，比如Y2系列中，11KW以下的电动机是一路接法；

②中型电动机多采用并联支路数，比如Y2系列中，11KW及以上的电动机是多路接法；

③大型电动机采用两种方法，即有多路也有一路。

电动机绕组接线并联支路数的选择，主要与电动机的电流有关。

当电动机电流太大时，把定子绕组接成多路并联，以减少支路的电流。

并联支路数a=1时，并不是一路并联，而是一路串联，当a=2时，才是二路并联。

并联支路数受电动机极数2P的限制，双层绕组最大可能并联的路数amax=2p；

单层绕组当Q/6t=奇数时，amax=t；当Q/12t=整数时，amax=2t。t为槽数与极对数p的最大公约数。

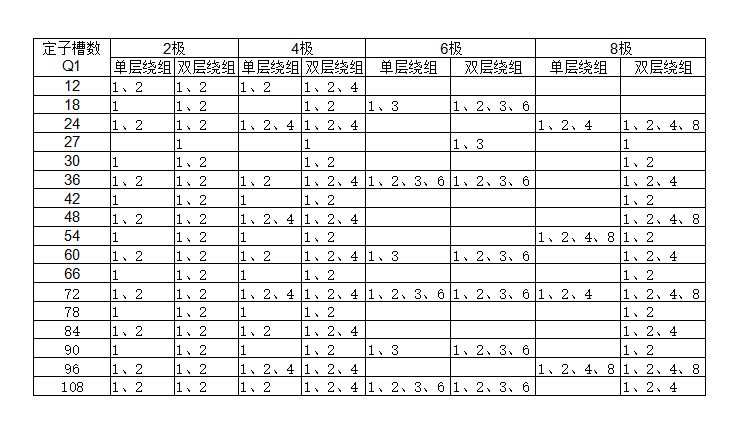

下表为每相绕组可能的并联支路数与槽数、极数的关系：
