一、口诀

电动机运行保安全，使用之前测绝缘。

测量采用兆欧表，仪表产生高压电。

电压规格分四级，常用五百和一千。

二百五和两千五，根据被测电压选。

五百以下用五百，一千用到三千三。

再高使用两千五，二百五为安全电。

传统仪表叫摇表，因为发电用手摇。

新型仪表数字化，内装电池精度高。

摇表转速应多少？转动两圈用一秒。

读数稳定记录值，确定结果低或高。

绝缘合格值多少？热态数值有国标。

电机电压每千伏，绝缘电阻超一兆。

低压电机冷态值，最低限值为五兆。

高压电机未定数，供需双方协商好。

若要测定吸收比，开始摇测把时针。

计时单位使用秒，十五/六十把数记。

后值前值来相比，得值即为吸收比。

该值低于一点三，烘干绕组去潮气。

二、说明：

1、测量电动机绝缘电阻的要求

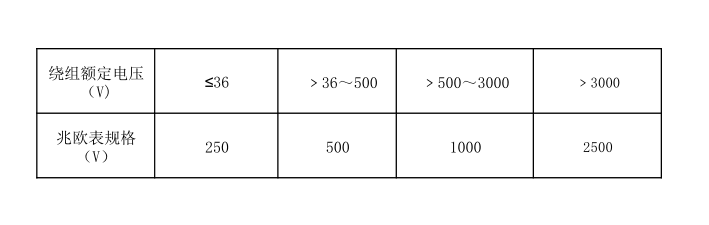

测量三相电机绕组的绝缘电阻时，如其三相绕组的头尾都可单独接线时，应分别测量各项绕组对机壳、对地以及相与相之间的绝缘电阻，若已接成了一体（三角形或星形），则只能测量整套绕组对机壳的绝缘电阻。应根据被测绕组在电机上的额定工作电压来选定，见下表：

2、测量埋置在绕组内的测温元件或其他特殊器件时，一般采用不高于250V的兆欧表。

3、手摇式兆欧表的使用方法

在使用手摇式兆欧表时，若测量绕组对机壳的绝缘电阻，其标有L的一端应与电机绕组相接，标有E的一端应与电机外壳相接。测量时，摇动的转速应尽可能地均匀，以每分钟120转为宜（“转动两圈用一秒”）。待表针稳定到一个位置后，再读数确定测量结果，一般情况下，应摇动1分钟左右。另外，为防止仪表的两条引线接触部位存在绝缘损伤造成对测量的影响，应使用单独的两条引线，有必要时，在正式测量之前，先摇动发电机检查引线和仪表其他部件的绝缘情况，正常时，仪表指示应为无穷大（∞）

4、电机绕组绝缘电阻的合格标准

按我国标准GB755-87规定，电机绕组在工作温度时，绝缘电阻值应达到下式结算值：R≥UN÷｛1000+PN÷100｝(兆欧）式中：R--电机绝缘电阻（兆欧）UN--电机额定电压（V） PN--电机的额定功率（KW）按上式电阻值的要求是热态75℃时的电阻值，实为国家标准要求。在实际执行时比较困难，下面介绍一个经验公式，换算冷态电阻值，可供参与：RMC≥U÷1000×(75-t)÷5式中：RMC---冷态电阻考核值（兆欧）t--测量时绕组的温度(℃)u---绕组额定电压（V）但日常使用电机时，一般都是在冷态下测量，以确定该电机绕组绝缘是否正常。此时的标准怎样给出，GB14711--2006中规定，对低压电机（1100V及以下的电机）应不低于5MΩ。一般需要由供需双方协商确定。

5、电机的绝缘吸收比

对于较大容量的电机绕组，应通过测量吸收比的办法检查其受潮情况，受潮严重时，即使绝缘电阻合格，也不可投入使用。正确的方法是将电机绕组烘干，再测量吸收比，若达到要求，再投入正常使用。绕组的吸收比，是从开始摇测到第15s和到第60s时的两个绝缘电阻值，则用算式表示为：B=Rm60/Rm15吸收比的合格标准是B≥1.3，若B<1.3，则说明该绕组受潮较严重，需要烘干。
